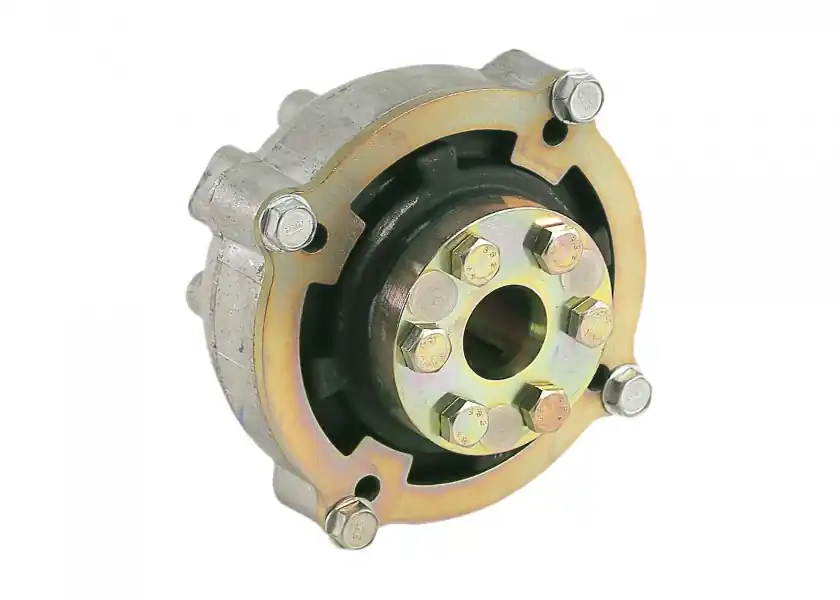

Abverkauf Elastische Kupplung Typ UNIFLEX

Diese Kupplung bietet einen entscheidenden Vorteil: Mit dieser Kupplung lassen sich Fluchtungsfehler des Motors zur Propellerwelle von bis zu 2° ausgleichen. Die Montage des Motors wird dadurch erheblich erleichtert. Bei 2° Fluchtungsfehler darf die max. Wellendrehzahl von 1500 U / Min. nicht überschritten werden. Die Kupplungen sind mit Befestigungsbohrungen für 4 Zoll- und 5 Zoll-Anschlussflansch vorgesehen. Die Montage der Kupplung erfolgt mittels Klemmnabe. Nicht für V-Getriebe zulässig.

In drei Schritten die richtige Kupplung ermitteln.
1. Schritt: Zuerst prüfen, wie viel PS der Motor hat.
2. Schritt: Wie ist die Untersetzung?
Hier ein Beispiel anhand eines 40 PS Motors mit 3600 U/min und einer Untersetzung von 2:1.
3. Schritt: Wie folgt rechnen: 3600 U/min. / 2 (Untersetzung 2:1) = 1800 U/min. / 100 U/min * 2,8 (Belastbarkeit der Kupplung) = 50,4 PS max. Leistung. Die passende Kupplung in diesem Fall ist also die UNIFLEX 12.

Übersichtstabelle

• UNIFLEX 12

  – Belastbarkeit (max. Motorleistung): 2,8 PS je 100 U / Min. an der Welle, Außen-Ø: 130 mm, Gesamtlänge: 98 mm

• UNIFLEX

  16 – Belastbarkeit (max. Motorleistung): 5,6 PS je 100 U / Min. an der Welle, Außen-Ø: 199 mm, Gesamtlänge: 131 mm
